IEC/EN60204-1 ve IEC/EN61439-1-2 standartlarına uygun olarak makine güvenliği ile alçak gerilim panoları ve kumanda donanımlarının testleri için çok fonksiyonlu test cihazı.

IEC/EN60204-1 Ölçümleri

• 1000VAC test gerilimi ile güç frekansı dielektrik dayanım testi
• Dolaylı temasa karşı koruma testleri:
  • 200mA test akımı ile koruyucu iletkenlerin sürekliliği
  • Besleme kaynağının otomatik kesilmesi (RCD, MCB, Sigorta)
  • TT sistemlerinde RCD tetikleme (AC, A, B tipleri) 1A'ye kadar
  • TN sistemlerinde manyeto-termik korumalar (MCB eğrileri: B, C, D, K) ve sigortalar (gG, aM)
• 500VDC ile yalıtım direnci ölçümü
• Artık gerilim boşaltma testi: V<60V 5sn/1sn

IEC/EN61439-1-2 Ölçümleri

• İzalasyon mesafeleri ve kaçak yolu mesafeleri:
  • 3400/5100VAC’a kadar dielektrik dayanım testi
  • Topraklama sistemi ve koruyucu iletken sürekliliği ≥10A
  • 1800VAC güç frekansı dielektrik dayanım testi
  • 5100VAC alternatif güç frekansı gerilim testi
  • Yalıtkan malzemeden muhafazalarda 2835V’a kadar dielektrik dayanım testi
  • Artık gerilim boşaltma testi: V<60V 5sn/1sn

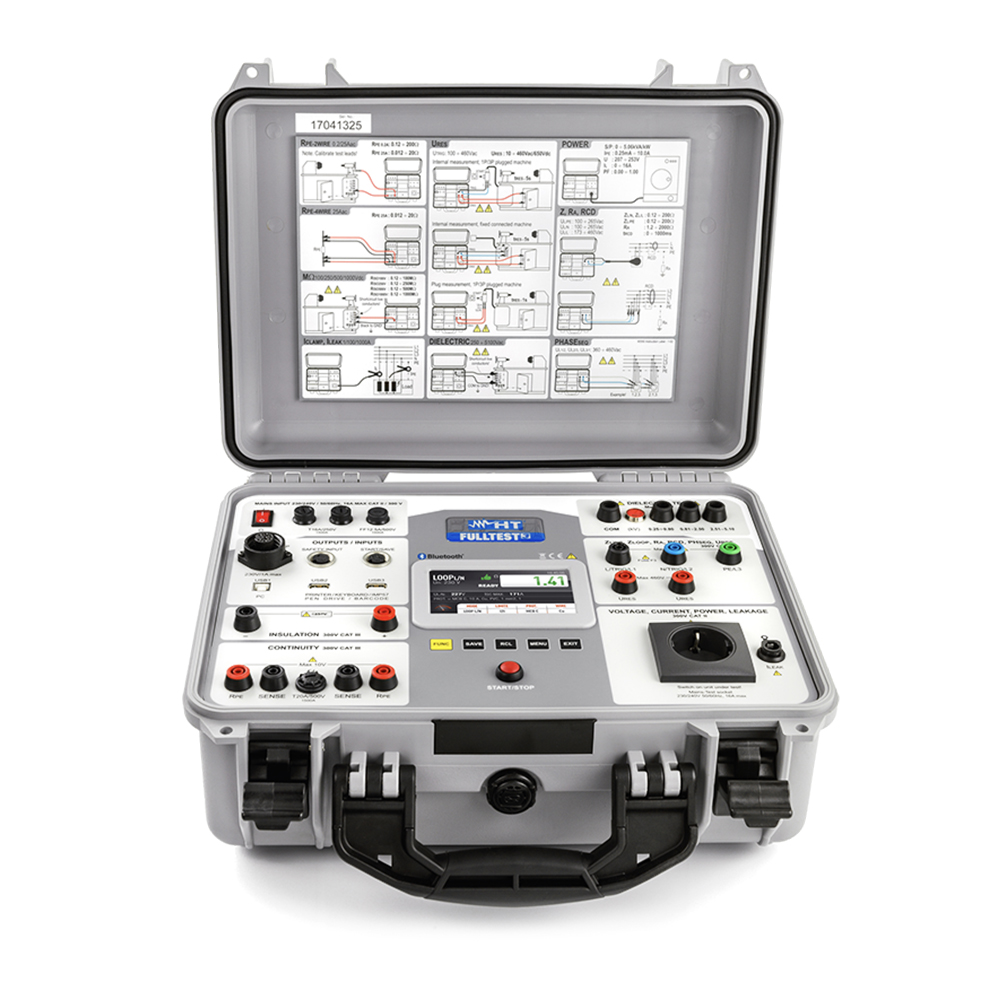

HT Instruments, IEC/EN60204-1 ve IEC/EN61439-2 standartlarına göre elektrik panoları ve makinelerde yapılması gereken tüm testleri gerçekleştirebilen gelişmiş bir cihaz sunar. Koruyucu iletken sürekliliği, izolasyon ve dielektrik dayanım gibi testlerin yanı sıra, cihaz AC, A, B tip RCD'lerin genel, seçici ve gecikmeli testlerini, hatta yüksek çözünürlüklü (0.1mΩ) hat/döngü empedansı ölçümlerini (opsiyonel IMP57 aksesuarı ile), toprağa temas etmeyen direnç ve kaçak akım ölçümlerini de gerçekleştirebilir. Ayrıca kesme kapasitesi, koruma tetikleme, I2t testi gibi MCB ve sigortalara (gG, aM) özel gelişmiş testleri de destekler. Cihaz, dokunmatik renkli ekranı ve PC, USB bellek, yazıcı ve barkod okuyucu bağlantıları için 3 USB portu ile donatılmıştır.
