HT ITALIA LINESPLITTER
Solar Ölçü Aleti
LINESPLITTER, 2 veya 3 damarlı kablolarla beslenen tek fazlı elektrik tesisatlarında faz (L), nötr (N) ve koruma iletkeninin (PE) kabloyu soymaya gerek kalmadan ayrıştırılması için tasarlanmıştır.
Teknik Doküman

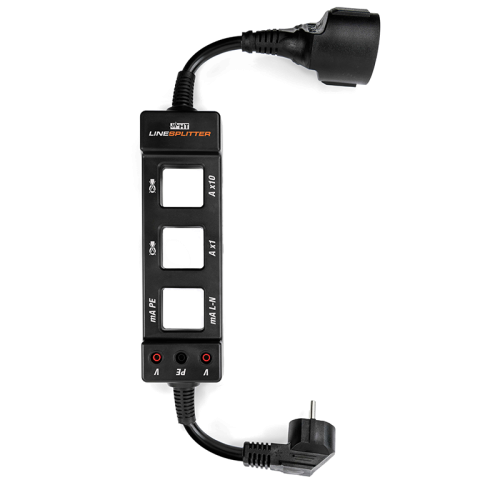

LINESPLITTER Kablo Ayırıcı ve Ölçüm Adaptörü
LINESPLITTER, 2 veya 3 damarlı kablolarla beslenen tek fazlı elektrik tesisatlarında faz (L), nötr (N) ve koruma iletkeninin (PE) kabloyu soymaya gerek kalmadan ayrıştırılması için tasarlanmıştır.
Bu sayede pens ampermetreler veya dijital multimetrelerle normal şartlarda erişilemeyen iletkenler üzerinde hızlı ve güvenli akım ölçümleri gerçekleştirilebilir.
Cihaz, dahili Schuko fişi üzerinden 230 V şebeke gerilimi ile çalışır ve maksimum 16 A yük akımına sahip uygulamalarda kullanılabilir.
LINESPLITTER, CAT II 240 V topraklı tesisatlarda AC gerilim ve akım ölçümleri için uygundur ve IEC/EN 61010 standartlarına uygun olarak üretilmiştir.
Teknik Özellikler
| Özellik | Açıklama |
|---|---|
| Kullanım Amacı | Kabloyu soymadan iletkenlerin ayrıştırılması ve ölçüm yapılması |
| Desteklenen Tesisat | Tek fazlı, 2 veya 3 damarlı kablo sistemleri |
| Maksimum Yük Akımı | 16 A |
| Besleme Gerilimi | 230 V AC (Schuko fiş üzerinden) |
| Faz – Nötr Gerilimi (L-N) | Ölçüm desteği |
| Faz – Toprak Gerilimi (L-PE) | Ölçüm desteği |
| Nötr – Toprak Gerilimi (N-PE) | Ölçüm desteği |
| Koruma İletkeni Kaçak Akımı | Ölçüm desteği |
| RCD Modunda Kaçak Akım Ölçümü (L-N) | Desteklenir |
| Faz Akımı Ölçümü | Desteklenir |
| 10x Büyütülmüş Faz Akımı | Desteklenir |
Kullanım Alanları
LINESPLITTER; elektrik bakım çalışmaları, servis uygulamaları, kaçak akım analizleri, RCD testleri ve pens ampermetre ile güvenli akım ölçümü gerektiren tüm tek fazlı tesisatlarda kullanım için ideal bir yardımcı ekipmandır.
Standartlar
| Standart | Açıklama |
|---|---|
| IEC/EN 61010-1 | Elektrikli ölçüm cihazları için genel güvenlik standardına uygundur. |
| IEC/EN 61010-2-030 | Test ve ölçüm devreleri için güvenlik gerekliliklerini karşılar. |
