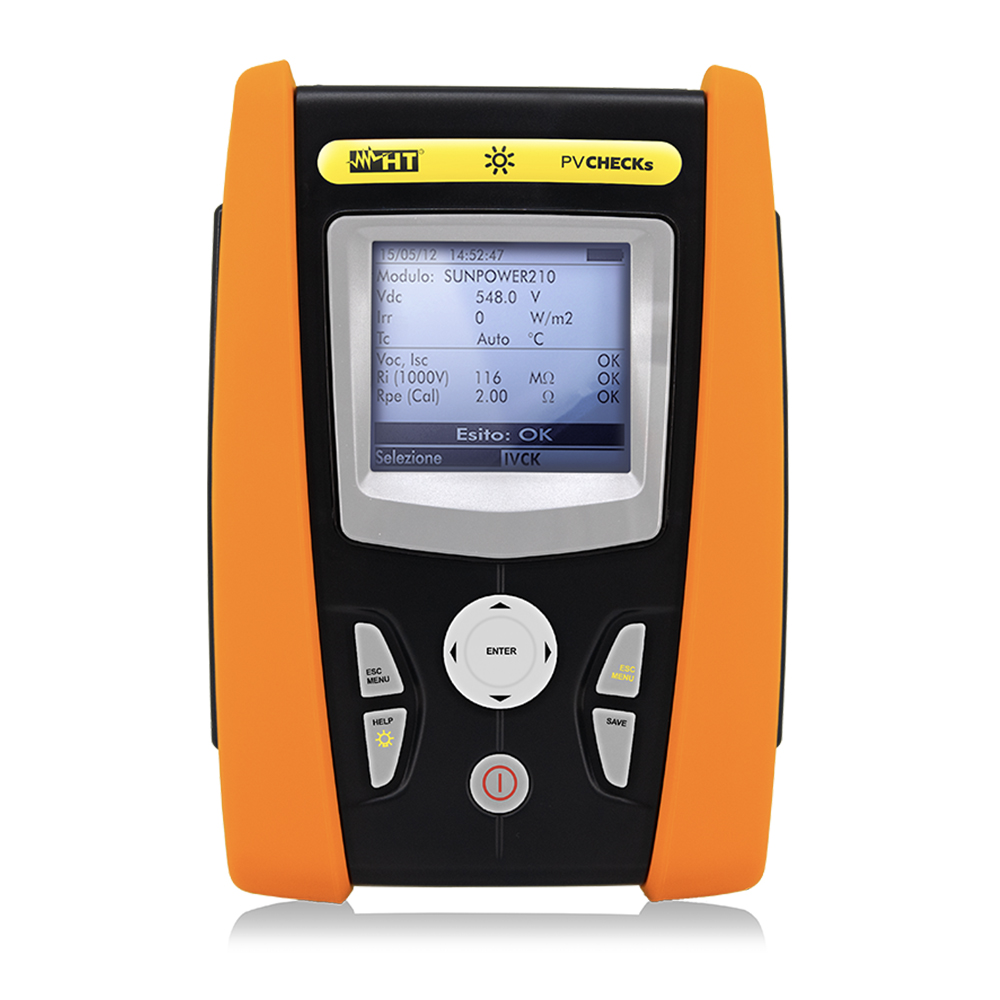

Fotovoltaik sistemlerde devreye alma testleri için çok fonksiyonlu cihaz.

Aşağıdaki sıralamada otomatik test:

• 1000VDC'ye kadar yalıtım ölçümü
• Açık devre gerilimi ve kısa devre akımı (Voc/Isc) 1000V/15A'ye kadar
• Koruyucu iletkenin sürekliliği (200mA)

Çok fonksiyonlu PVCHECKs cihazı, bir PV sisteminin (DC bölümünde) elektriksel güvenlik testlerini ve sistemin modül/dizilerinin işlevsel testlerini, IEC/EN62446 standardının gereklerine uygun olarak hızlı ve güvenli bir şekilde gerçekleştirmeyi sağlar. Güvenlik testi sırasında PVCHECKs gerçek bir yenilik sunar; çünkü modülün, dizinin veya tüm fotovoltaik alanın yalıtımını, pozitif ve negatif terminalleri kısa devre yapmak için harici bir anahtar kullanmadan ölçebilir (IEC/EN62446).

PVCHECKs ayrıca fotovoltaik alandaki bağlantıların ve dizilerin işlevselliğini, açık devre gerilimi ve kısa devre akımı ölçümleri yaparak (çalışma koşullarında - OPC - ve STC'ye referansla) kontrol etmenizi sağlar. Bu ölçümler, opsiyonel SOLAR-02 ve HT304k aksesuarlarıyla ışınım ölçümü yapılarak desteklenebilir. Yapılan ölçümün sonucu, hem mutlak değer olarak hem de daha önce test edilen dizilerle karşılaştırmalı olarak hemen sunulur.

Son olarak, PVCHECKs fotovoltaik alanın performansını da (DC) çalışma koşulları altında (yani invertere bağlıyken) analiz etmeyi sağlar. Bu analiz, IEC/EN62446 standardının gerekliliklerine uygun olarak, SOLAR-02 ve HT304k gibi opsiyonel aksesuarlarla gerçekleştirilerek üretilen gücün ve alan performansının değerlendirilmesini sağlar.
