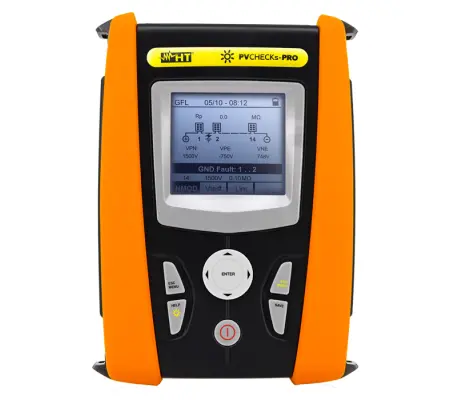

HT ITALIA PVCHECKsPRO
Elektriksel Güvenlik Test Cihazı
PVCHECKs-PRO, güneş enerjisi sistemlerinde devreye alma ve güvenlik kontrollerini hızlıca gerçekleştirmek için tasarlanmış çok fonksiyonlu bir test cihazıdır. 1500V’a kadar yalıtım ve açık devre gerilimi, 40A’ya kadar kısa devre akımı ölçümü yapabilir. GFL fonksiyonu sayesinde izolasyon hatalarının konumunu hızlıca tespit eder. Tek tuşla tüm testleri başlatan otomatik moduyla, zaman kazandıran etkili bir çözümdür. IEC/EN62446 standartlarına tam uyum sağlar.
Teknik Doküman
PVCHECKs-PRO, 1500V / 40A seviyesine kadar aşağıdaki ölçümleri gerçekleştirebilen çok fonksiyonlu devreye alma test cihazıdır:
- PV modülleri/stringleri/sahaları üzerinde 1500VDC'ye kadar yalıtım ölçümü (PI ve DAR hesaplaması ile)
- IEC/EN62446 standardına uygun olarak 1500V'a kadar açık devre voltajı (Voc)
- IEC/EN62446 standardına uygun olarak 40A'ya kadar kısa devre akımı (Isc)
- 200mA ile koruyucu iletkenlerin sürekliliği
- Kutupluluk testi
- Stringler ve PV modülleri üzerindeki hataları bulmak için GFL (Ground Fault Locator) fonksiyonu
- Tek yüzeyli ve çift yüzeyli modüller üzerinde testler
- Uygun hücreler kullanılarak hücre kalibrasyon değerinin otomatik alınması
PVCHECKs-PRO, IEC/EN62446 standardına uygun olarak PV kurulumlarının tüm güvenlik ölçümlerini ve kontrollerini gerçekleştirmek için tasarlanmıştır. Tek bir GO tuşuna basılarak tüm devreye alma testleri otomatik olarak yapılabilir. Seamless mod sayesinde, tek bir tuşla kombiner kutusu içindeki tüm stringler sıralı şekilde test edilebilir. GFL – Toprak Hata Bulucu özelliği, izolasyon eksikliğinin tam yerini tespit ederek arıza tespit sürecini hızlandırır.
Teknik Özellikler
| 200mA ile koruyucu iletken sürekliliği | ● |
| Kutupluluk | ● |
| PV modülleri ve stringlerde açık devre voltajı Voc | 1500V |
| PV modülleri ve stringlerde kısa devre akımı Isc | 40A |
| PV string/saha yalıtımı testi (250, 500, 1000, 1500VDC) | ● |
| Bluetooth bağlantılı SOLAR-03 uzak birim kullanımı | ● |
| Referans hücre ile doğrudan (ön yüzey) ışınım ölçümü | opsiyonel SOLAR-03 ile |
| Hücre ve ortam sıcaklığı ölçümü | opsiyonel SOLAR-03 ile |
| Kutup oranı ölçümü (P.I.) | ● |
| Dielektrik absorpsiyon oranı (D.A.R) | ● |
| Stringteki hata konumunu bulmak için GFL fonksiyonu | ● |
| Ölçüm kategorisi | CAT III 1000V AC, CAT III 1500VDC |
| Arka aydınlatmalı LCD ekran | ● |
| Dahili hafıza | 999 Konum |
| Entegre WiFi ve HTANALYSIS App ile uyum | ● |
| PC bağlantısı için optik/USB seri port | ● |
| Dahili PV modül veri tabanının özel yönetimi | ● |
| Otomatik kapanma | ● |
| Ekranda çevrimiçi yardım | ● |
| Boyutlar (UxGxY) | 235 x 165 x 75 mm |
| Ağırlık (piller dahil) | 1200 g |
Kılavuzlar ve Standartlar
| CE İşareti |
| IEC/EN61010-031 |
| IEC/EN61010-1 |
| IEC/EN61010-2-034 |
| IEC/EN61187 |
| IEC/EN61326-1 |
| IEC/EN61557-1 |
| IEC/EN61557-2 |
| IEC/EN61557-4 |
| IEC/EN62446-1 |
