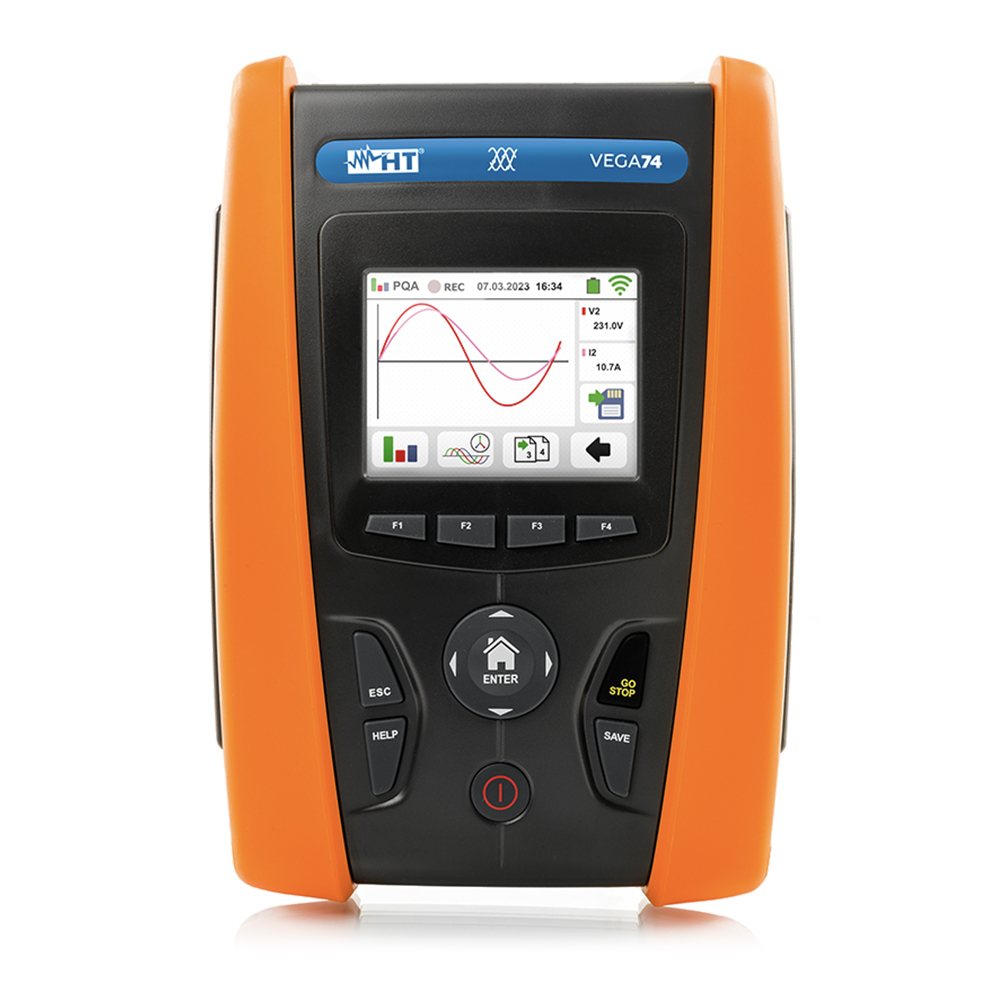

HT ITALIA VEGA74

Güç Kalitesi ve Enerji Analizörü

VEGA74, aynı anda 600 elektriksel parametreyi elde edebilen ve kaydedebilen bir tek fazlı/üç fazlı şebeke analizörüdür. Renkli dokunmatik ekranlı ve simge yapılı arayüzü sayesinde VEGA74’ün kullanımı son derece basit ve sezgiseldir. VEGA74, düşük şebeke kalitesi, gerilim anomalileri, harmonikler ve yüksek enerji tüketiminden kaynaklanan sorunların çözümü için idealdir.

Kategoriler:
Marka:
HT ITALIA VEGA74

Teknik Doküman

PDF
HT ITALIA VEGA74

VEGA74, aynı anda 600 elektriksel parametreyi elde edebilen ve kaydedebilen bir tek fazlı/üç fazlı şebeke analizörüdür. Renkli dokunmatik ekranlı ve simge yapılı arayüzü sayesinde VEGA74’ün kullanımı son derece basit ve sezgiseldir. VEGA74, düşük şebeke kalitesi, gerilim anomalileri, harmonikler ve yüksek enerji tüketiminden kaynaklanan sorunların çözümü için idealdir. Bu sorunlar, uzun süre ihmal edilirse çok daha zararlı ve kontrolü zor hale gelebilir. Alınan ölçümler, özel bir yazılım aracılığıyla USB veya WiFi bağlantısıyla bir PC’ye aktarılabilir, böylece veriler analiz edilip yazdırılabilir raporlar oluşturulabilir.

  • Mevcut 9 farklı elektrik sistemi tipi
  • Tek fazlı/üç fazlı sistemler için DC/AC TRMS gerilimi 600V’a kadar
  • Tek fazlı/üç fazlı sistemler için DC/AC TRMS akımı 3000A’a kadar
  • Aktif, Reaktif ve Görünür Güç/Enerji
  • Cosphi ve Güç Faktörü
  • Gerilim, Akım, DC Güç
  • Nötr akım ölçümü
  • 20ms @50Hz’de gerilim düşmeleri ve yükselmeleri
  • Gerilim asimetrisi (NEG%, ZERO%)
  • Gerilim/akım dalga formları
  • Gerilim/akım harmonik histogramları ve THD%
  • Gerilim/akım vektör diyagramı
  • 2s ile 30dk arasında seçilebilir PI ile periyodik kayıt
  • Aynı anda seçilebilecek maksimum parametre sayısı: 600
  • 49. harmonik seviyesine kadar gerilim/akım harmonik analizi
  • Gerilim/akım için THD% hesaplama ve kaydı
  • Kayıt süresi gösterimi
  • Kaçak akım kaydı

Teknik Özellikler

9 farklı elektrik sistemi tipi 1Φ-2 kablo, 1Φ-orta uç, 3Φ-3 kablo, 3Φ-Aron, 3Φ-Δ Açık, 3Φ-Y Açık, 3Φ-2 el. 1/2, 3Φ-4 Y-kablo, 3Φ-High Leg
Programlanabilir periyotla entegrasyon 2s, 5s, 10s, 30s, 1dk, 2dk, 5dk, 10dk, 15dk, 30dk
Üç fazlı güç kalitesi ve enerji tüketimi analizi Tek fazlı/Üç fazlı
Tek fazlı/üç fazlı sistemlerde AC/DC gerilim 600V’a kadar
Tek fazlı/üç fazlı sistemlerde AC/DC akım 3000A’a kadar
Gerilim/akım dalga formları Var
Aktif, reaktif, görünür güç/enerji ve DC güç Var
Gerilim ve akım harmonikleri 49. seviyeye kadar ve THD Var
Cosphi, Güç Faktörü Var
Gerilim/akım vektör diyagramı Var
Gerilim asimetrisi (NEG%, ZERO%) Var
Gerilim anormallikleri (düşmeler/yükselmeler) 20ms çözünürlük ile
Temel elektrik parametreleri özet tablosu Var
Kaçak akım kaydı Var
Sıcaklık ve bağıl nem kaydı °C, °F, RH%
Aydınlatma değeri kaydı LUX
Şebeke analizi için kayıt süresi göstergesi Var
Dokunmatik renkli ekran Var
Ekranda çevrimiçi yardım Var
Ölçüm kategorisi CAT IV 300V, CAT III 350V, Maksimum 600V girişler arası
Boyutlar (UxGxY) 225 x 165 x 75mm
Ağırlık 1.2kg

Kılavuzlar ve Standartlar

IEC/EN61010-031
IEC/EN61010-1
IEC/EN61010-2-032
IEC/EN61187
IEC/EN61326-1
IEC/EN61557-1
