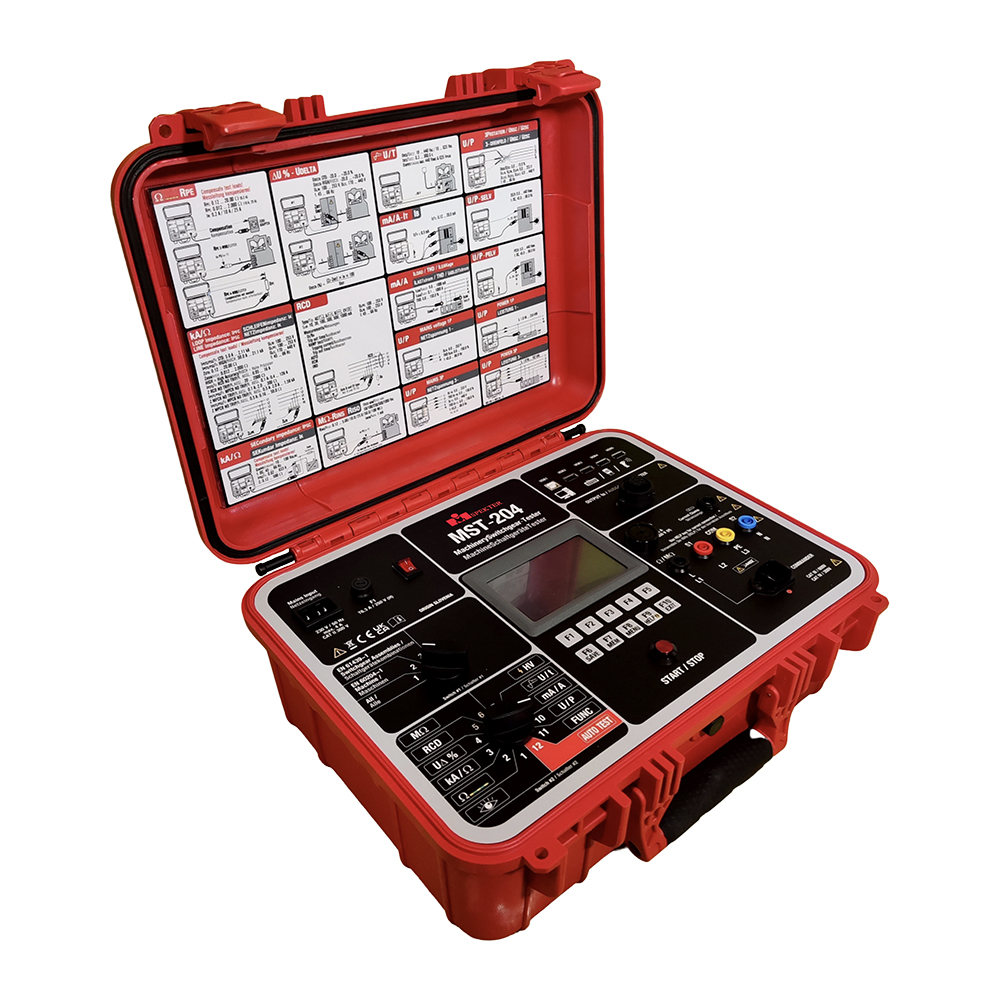

MI SPEKTER MST-204
Elektriksel Güvenlik Test Cihazı
MST-204 Makine Panosu Test Cihazı, makinelerde, düşük voltajlı anahtar ve kontrol cihazlarında koruma önlemlerinin etkinliğini test etmek için tasarlanmış bir ölçüm cihazıdır.
Yüksek Voltaj Adaptörü (HVA-204) kullanarak, ana üniteyi HV AC yetenekleriyle genişletebilirsiniz.
Üç Fazlı Adaptör (TPA-204), kullanıcıların kaynak ekipmanlarını, taşınabilir cihazları, ana şebeke uzatma kablolarını, PRCD’leri, EV şarj kablolarını ve daha fazlasını test etmelerini sağlar.
Teknik Doküman
MST-204 Makine Panosu Test Cihazı, makinelerde, düşük voltajlı anahtar ve kontrol cihazlarında koruma önlemlerinin etkinliğini test etmek için tasarlanmış bir ölçüm cihazıdır.
Yüksek Voltaj Adaptörü (HVA-204) kullanarak, ana üniteyi HV AC yetenekleriyle genişletebilirsiniz.
Üç Fazlı Adaptör (TPA-204), kullanıcıların kaynak ekipmanlarını, taşınabilir cihazları, ana şebeke uzatma kablolarını, PRCD'leri, EV şarj kablolarını ve daha fazlasını test etmelerini sağlar.
Gelişmiş AUTO-TEST fonksiyonu, kullanıcıların önceden tanımlanmış test sırasını veya müşteri tarafından oluşturulan test planlarını hızlı ve kolay bir şekilde çalıştırmalarını sağlar.
Cihaza entegre büyük hafıza, ölçülen sonuçları saklayabilir ve bu veriler daha sonra test raporları oluşturmak için PC yazılımına aktarılabilir.
Bir operatör, sahada yalnızca uygun standardı (Makineler, Anahtarlar, vb.) ve ölçüm fonksiyonunu (RPE, RINS, LOOP empedansı, vb.) seçerek ölçümleri kolayca gerçekleştirebilir.
Temel Özellikler
- Rotary anahtar, dokunmatik ekran veya klasik tuşlarla son derece kolay kullanım; uygun ölçüm standardı ve fonksiyonunu seçmek için START/STOP tuşu
- AUTO-TEST modu, makine ve alçak gerilim şalt cihazları için otomatik test dizileri, kullanıcı tanımlı test planları
- PAT testleri, PRCD’ler, ana kablolar ve EV şarj kabloları için fabrika veya kullanıcı tanımlı AUTO-TEST’ler
- Her ölçüm modunda bağlantı, ölçüm/gösterim aralıkları ve test ucu telafi bilgileri içeren YARDIM menüsü
- Test raporu oluşturmak için SW-MST-204 PC yazılımı ile tam uyumlu
- 4.3 inç, 480 × 272 piksel, tam renkli dokunmatik TFT LCD ekran
- 4 seviyeli ağaç yapısında 30.000 lokasyon için dahili bellek
- PC'ye veri aktarımı için entegre USB 2.0 arayüz
- USB barkod tarayıcı, klavye ve bellek çubuğu için 4 ek USB 2.0 bağlantısı (eş zamanlı kullanım)
- Çıkarılabilir kapaklı kompakt plastik gövde
- Test uçları ve aksesuarlar için ayrı yumuşak taşıma çantası
- Kasa kapağı içine yerleştirilmiş bağlantı şemaları
- Tüm fonksiyonlarda ölçüm aralığına göre ayarlanabilir limit değerleri
- Limit değeri aşıldığında görsel ve sesli uyarılar
- Ayarlanabilir sesli uyarı şiddeti
- Test sonuçlarının belgelenmesi için gerçek zamanlı saat
- Süreli ve sürekli ölçümler
- Süreli ölçümde ayarlanabilir ölçüm süresi
- START/STOP, SAVE ve ENTER tuşları ile pratik kullanım
- İki dil (İngilizce ve Almanca) seçeneği ve iki harici klavye desteği
- 19 inç rack panele montaj imkanı, rack montaj adaptörü mevcuttur
Ölçüm Fonksiyonları
- Görsel kontrol
- Koruyucu topraklama direnci (2-telli, 4-telli) (0.2A, 10A, 25A)
- Beklenen hata akımı, Döngü empedansı ZL/PE
- RCD tetiklenmeden beklenen hata akımı
- MPCB tetiklenmeden beklenen hata akımı
- Beklenen kısa devre akımı, Hat empedansı ZL/N, ZL/L
- MPCB tetiklenmeden beklenen kısa devre akımı
- İkincil AC/DC kısa devre akımı
- Gerilim düşümü
- RCD testi (Tetikleme süresi, tetikleme akımı, Uc, AUTO)
- IMD testi
- RCM testi
- İzolasyon direnci (UTEST 50V…1000V, rampa testi)
- HV AC (250V – 5100V programlanabilir)
- Artık gerilim
- Artık zaman
- Kıskaçla yük akımı ve toplam harmonik bozulma (THD)
- Kıskaçla kaçak akım
- Temas akımı
- Gerilim ve THD
- Harici kıskaç ile güç ölçümü (S, P, Q, PF, cos φ)
- Faz sırası
- PELV gerilimi
- SELV gerilimi
- KONTROL gerilimi
- DC güç kaynağı gerilimi
- Dokümantasyon ve fonksiyon testleri
