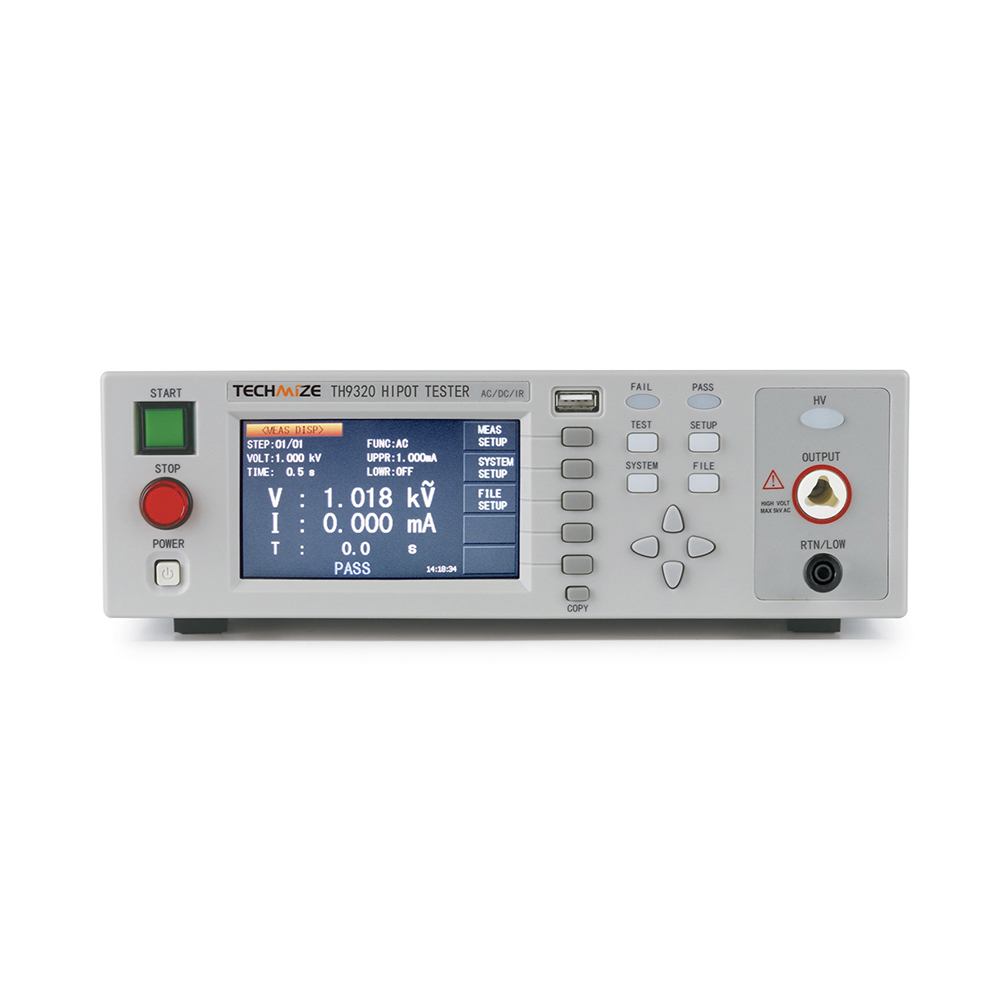

TECHMIZE TH9320
Hipot Test Cihazı
TH9310/20 serisi test cihazları, AC ve DC dayanım gerilimi ile yalıtım direnci testlerinde yüksek doğruluk sunar. 5 grup hafıza desteği, ayarlanabilir test süresi ve ark tespiti gibi özellikler içerir. 1MΩ–9999MΩ arasında direnç ölçüm kapasitesi ile geniş test aralığı sağlar. USB, RS232 ve Handler arayüzleri ile çeşitli sistemlere kolayca entegre edilebilir. Kompakt yapısı sayesinde üretim hattında kolay kullanım sunar.
Teknik Doküman
Özellikler
- TH9310 serisi: AC 5kV/10mA; DC 6kV/5mA AC/DC dayanım gerilimi/yalıtım direnci test cihazı
- TH9320 serisi: AC 5kV/20mA; DC 6kV/10mA AC/DC dayanım gerilimi/yalıtım direnci test cihazı
- TH9310/20: AC/DC dayanım gerilimi/yalıtım direnci test cihazı
- TH9310B: AC dayanım gerilimi test cihazı
- 480×272 nokta matrisi, TFT-LCD ekran
- Hızlı deşarj ve ark algılama
- Ayarlanabilir voltaj yükselme/test süresi, 999.9 saniyeye kadar
- 5 test adımı hafızası; 4 test modu
- Yeni nesil ve sade arayüz tasarımı
- Klavye kilidi
- PLC arabirimi
Kısa Tanıtım
TH9310/20 serisi dayanım gerilimi/yalıtım direnci test cihazı, küçük boyut, hafiflik, hoş görünüm ve kolay kullanım özelliklerine sahip ekonomik ve akıllı bir güvenlik test cihazıdır. TH9310/20 serisi, ev aletleri, trafolar, elektrikli ekipmanlar ve bileşenlerin güvenlik testlerinde yaygın olarak kullanılabilir.
Teknik Özellikler
| Model | TH9310/20 | TH9310B |
|---|---|---|
| Dayanım Gerilimi Testi | ||
| AC Çıkış Voltajı | 0.05 – 5.00kV ± (%2 okuma + 5 hane), 50/60Hz | |
| DC Çıkış Voltajı | 0.05 – 6.00kV ± (%2 okuma + 5 hane) | — |
| Voltaj Ayar Oranı | ≤ (%1 - 5V) (nominal güç) | |
| AC Akım Test Aralığı | TH9310: 0.000mA – 10.00mA ± (%2 okuma + 2 hane) TH9320: 0.000mA – 20.00mA ± (%2 okuma + 2 hane) |
|
| DC Akım Test Aralığı | TH9310: 0uA – 5.00mA ± (%2 okuma + 2 hane) TH9320: 0uA – 10.00mA ± (%2 okuma + 2 hane) |
— |
| Deşarj Fonksiyonu (DC) | Test sonunda otomatik deşarj | |
| Yalıtım Direnci Testi | ||
| Çıkış Voltajı | 0.10kV – 1.00kV ± (%2 okuma + 2V) | — |
| Direnç Test Aralığı | 1MΩ – 9999MΩ | — |
| Direnç Test Doğruluğu (500–1000V) | 1MΩ – 1000MΩ ± (%5 okuma + 2 hane) 1000MΩ – 9999MΩ ± (%10 okuma + 2 hane) |
— |
| Direnç Test Doğruluğu (100–500V) | 1MΩ – 1000MΩ ± (%10 okuma + 2 hane) | — |
| Deşarj Fonksiyonu | Test sonunda otomatik deşarj | — |
| Ark Tespiti | ||
| AC Algılama Seviyeleri | 1 – 9 seviye (fabrika varsayılanı: 5) (20mA, 18mA, 16mA, 14mA, 12mA, 10mA, 7.7mA, 5.5mA, 2.8mA) |
|
| DC Algılama Seviyeleri | 1 – 9 seviye | — |
| Genel Özellikler | ||
| Hafıza | 5 grup | |
| Voltaj Yükselme Süresi | 0.1s – 999.9s | |
| Test Süresi Ayarı (AC/DC) | 0.2s – 999.9s | |
| Bekleme Süresi (IR) | 0.2s – 999.9s | — |
| Zamanlama Doğruluğu | ± (%1 + 0.1s) | |
| Boyut (G×Y×D) | 280mm × 89mm × 428mm / 10kg | |

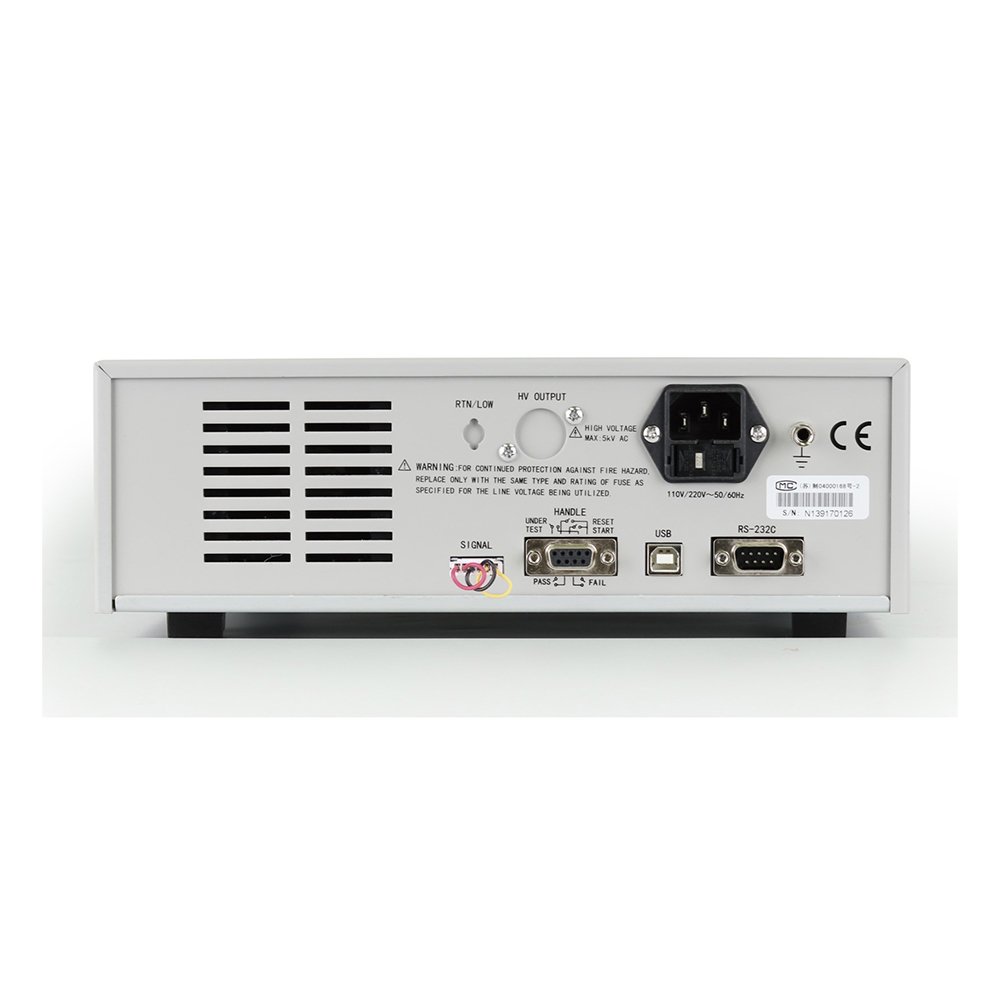

| Arayüz | ||
| Standart | HANDLER, RS232, USBDRV (PC arayüzü), USBHOST (USB port) | |
