Elektrik güç ekipmanları dünyasında, ekipmanların durumu hakkında sessizce bilgi veren bir “gizli iletişim” vardır: Kısmi Deşarj (Partial Discharge).
Bu dili çözümleyebilmenin en kritik araçlarından biri ise PRPD desenleridir. Gelişmiş akustik kameralar bu desenleri algılayıp görselleştirebildiğinde, ekipman içerisinde gizli kalan arızalara erişmek mümkün hale gelir.
👉 Bu yazıda şu başlıkları ele alıyoruz:
- PRPD nedir?
- PRPD, güç ekipmanı analizinde neden kritik bir rol oynar?
- Akustik görüntüleme teknolojileri PRPD tespitini nasıl mümkün kılar?
Bölüm 1:
PRPD Nedir? — Arızaların “İmzası”
PRPD (Phase-Resolved Partial Discharge), kısmi deşarjların faz açısına bağlı olarak analiz edilmesini ifade eder. Bunu daha iyi anlamak için basit bir benzetme yapalım:
AC geriliminin 0° ile 360° arasındaki tam döngüsünü bir gün gibi düşünün. Kısmi deşarjlar rastgele oluşmaz; genellikle bu döngü içerisinde belirli “zaman dilimlerinde” yani belirli faz açılarında ortaya çıkar.

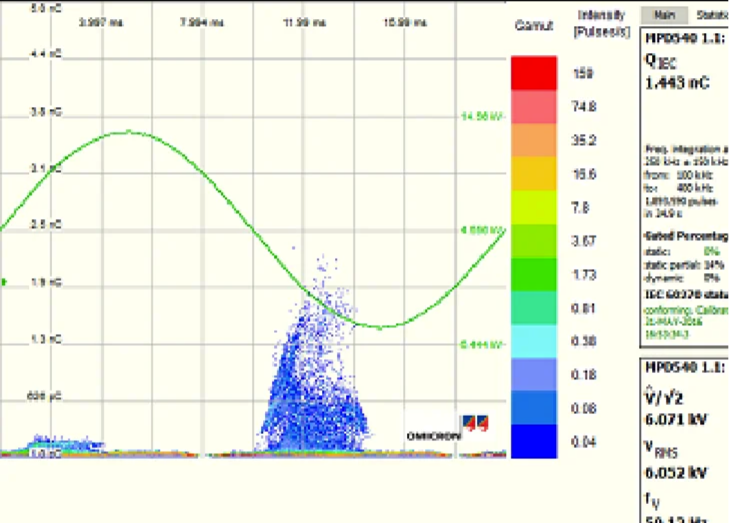

👉 Bir PRPD deseni, temelde deşarj davranışını üç ana boyutta gösteren bir dağılım grafiğidir:
- Yatay eksen (φ): Gerilimin faz açısı (0°–360°)
- Dikey eksen (q): Deşarjın büyüklüğü / şiddeti
- Yoğunluk (n): Belirli bir faz ve şiddette gerçekleşen deşarj sayısı
Farklı yalıtım problemleri örneğin iç boşluklar, yüzey kirliliği ya da metal çıkıntılar PRPD grafiğinde kendilerine özgü dağılımlar ve şekiller oluşturur. Bu nedenle PRPD desenleri, kısmi deşarj türlerini ayırt etmek için adeta bir parmak izi görevi görür.
Deneyimli mühendisler bu desenleri analiz ederek ekipman içerisindeki gizli riskleri yüksek doğrulukla belirleyebilir.
Bölüm 2:
Güç Ekipmanı Teşhisinde PRPD’nin Rolü: Sorun Tespitinden Arıza Öngörüsüne
PRPD analizinin gelişmesiyle birlikte ekipman izleme yaklaşımı da değişmiştir. Artık yalnızca arızayı tespit etmek değil, önceden öngörmek ve değerlendirmek mümkündür.
1. Hedefe Yönelik Bakım İçin Doğru Arıza Tanımlama
Farklı deşarj türleri ekipmana farklı seviyelerde zarar verir ve farklı müdahale yöntemleri gerektirir. PRPD analizi bu ayrımı net şekilde yapmayı sağlar:

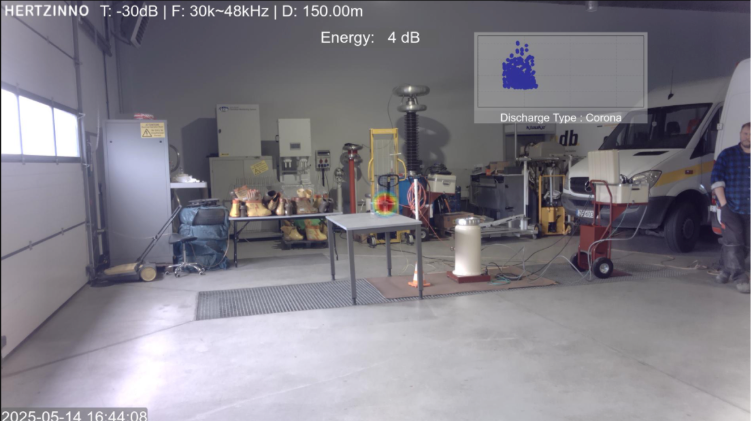

- Korona Deşarjı:
Yüksek gerilim iletkenlerinin keskin noktalarında oluşur. PRPD grafiğinde genellikle gerilim tepe noktalarına yakın “tavşan kulağı” benzeri şekiller görülür. Enerji kaybına ve parazite neden olur ancak doğrudan hasarı sınırlıdır.

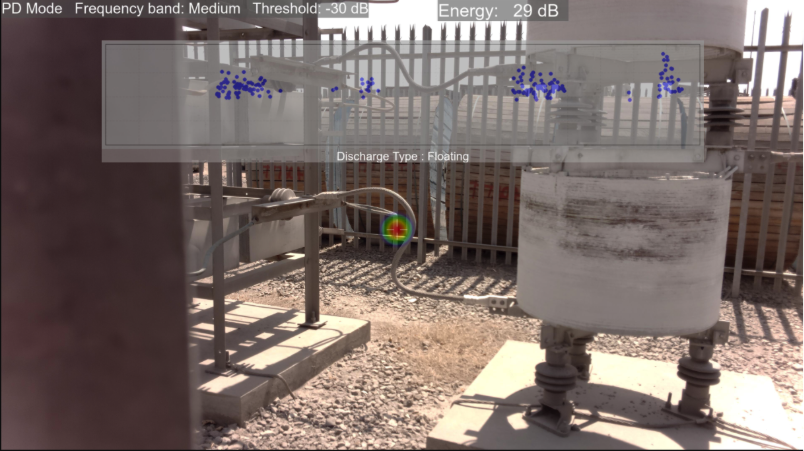

- Yüzer Deşarj:
Gevşek bağlantılar gibi kararsız potansiyelli metal parçalardan kaynaklanır. Genellikle yüksek genlikli ve stabil desenler oluşturur Yalıtıma ciddi zarar verir ve hızlı müdahale gerektirir.

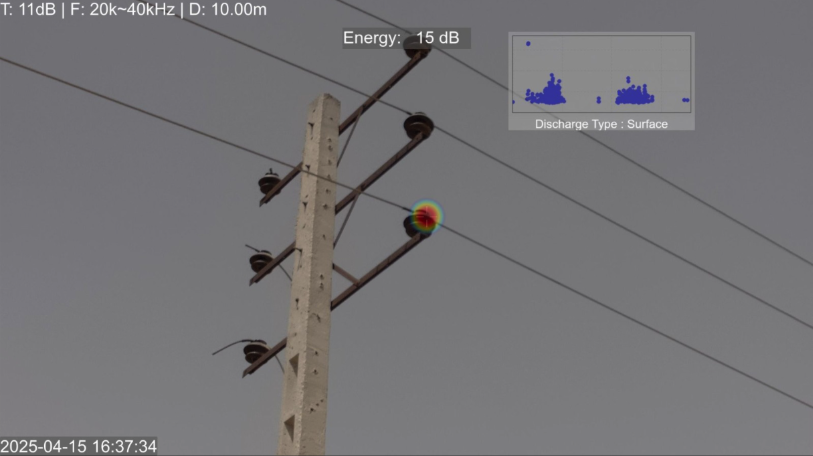

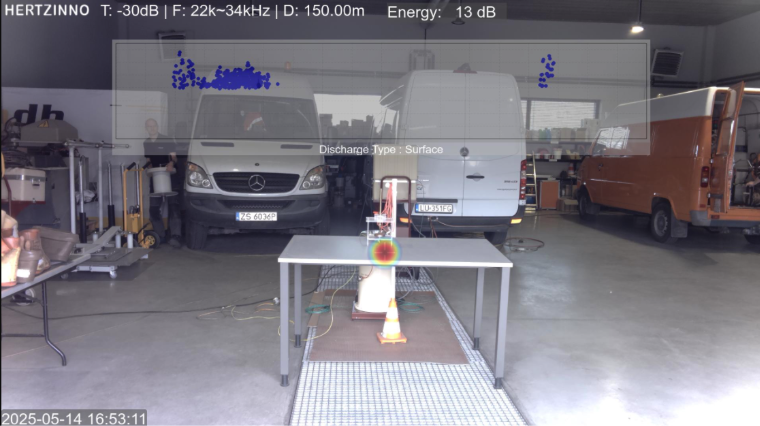

- Yüzey / İç Deşarj:
Yalıtım yüzeyinde veya iç boşluklarda meydana gelir. Desenleri daha karmaşıktır. Yalıtımı doğrudan zayıflatır ve büyük arızaların temel sebeplerindendir. Acil müdahale gerektirir.
Bu ayrım sayesinde bakım ekipleri kaynaklarını en kritik risklere odaklayabilir.
2. Şiddet Analizi ve Trend Takibi ile Kestirmeci Bakım
PRPD sadece mevcut durumu göstermez; aynı zamanda süreci takip etmeyi sağlar.
- Deşarj genliği artıyor mu?
- Faz dağılımı genişliyor mu?
- Yoğunluk yükseliyor mu?
Bu değişimler, yalıtımın ne hızda bozulduğunu ortaya koyar. Örneğin deşarjın daha geniş faz aralığına yayılması veya frekansın artması, arızanın ilerlediğini gösterir.
👉 Bu sayede bakım faaliyetleri: doğru zamanda, plansız arıza oluşmadan önce yapılabilir.
3. Geleneksel Yöntemlerin Sınırlamalarını Aşmak
Klasik test yöntemleri:
- Ekipmanın devre dışı bırakılmasını gerektirir
- Gerçek çalışma koşullarını tam yansıtmaz
- Zaman ve maliyet açısından yük oluşturur
PRPD analizi ise çevrim içi verilerle yapılabilir.
Ekipman çalışırken en gerçekçi veriler elde edilir.
Bölüm 3:
Akustik Kameralar PRPD’yi Nasıl Tespit Eder?
👉 Duyarak Görmek
Geleneksel PRPD ölçümleri elektriksel sensörlerle yapılır (HFCT, UHF vb.). Bu yöntemler temas gerektirir ve parazite açıktır.
Akustik kameralar ise farklı bir yaklaşım sunar.

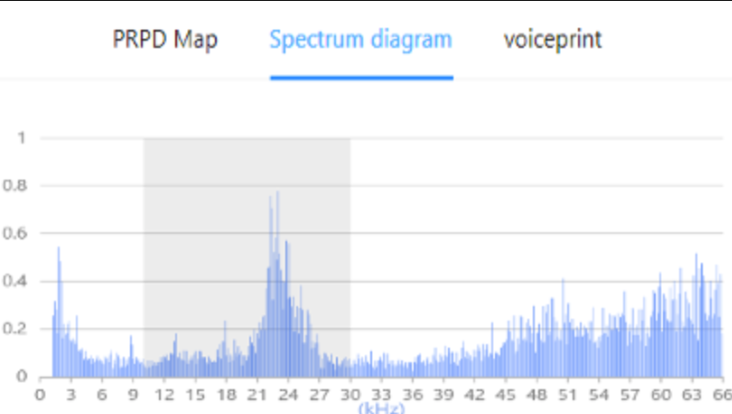

1. Deşarjın Yan Ürünü: Ultrason
Kısmi deşarj yalnızca elektriksel sinyal üretmez. Aynı zamanda:
• Ortamın hızlı genleşip daralmasına neden olur
• Akustik dalgalar (özellikle ultrason) oluşturur
Akustik kameralar bu sinyalleri:
• MEMS mikrofon dizileri ile
• Temassız ve uzaktan
Algılar.
👉 Bu sayede, akustik kamera teknolojileri ile kısmi deşarj kaynakları sahada hızlı ve güvenilir şekilde tespit edilebilir.
2. Faz ile Senkronizasyon: Akustik PRPD
Gelişmiş sistemler yalnızca sesi algılamakla kalmaz, aynı zamanda:
• Gerilim faz bilgisini elde eder
• Her sinyali ilgili faz açısı ile eşleştirir
Sonuç olarak:
👉 Elektriksel PRPD ile aynı mantıkta çalışan
👉 “Akustik PRPD Deseni” oluşturulur.
Araştırmalar bu yöntemin, klasik IEC 60270 uyumlu ölçümlerle karşılaştırılabilir sonuçlar verdiğini göstermektedir.
👉 Günümüzde geliştirilen akustik kamera çözümleri, PRPD analizine temassız ve sahada uygulanabilir yeni bir yaklaşım kazandırmaktadır.

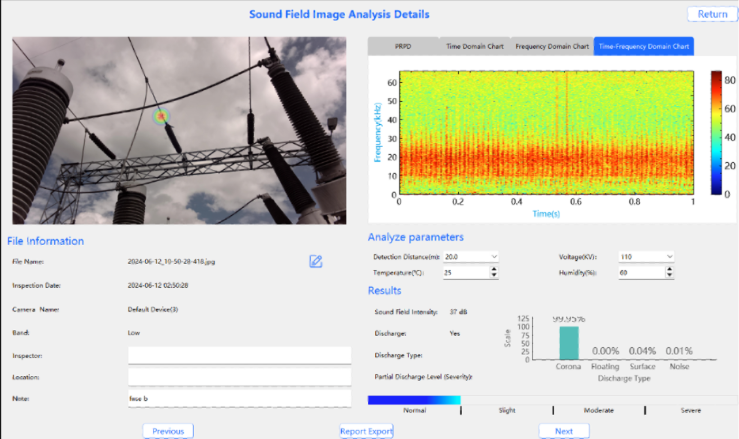

3. Yapay Zekâ ile Otomatik Analiz
Yeni nesil akustik sistemler:
- Büyük veri ile eğitilmiş AI modeller kullanır.
- Desenleri otomatik sınıflandırır.
- Risk seviyesini değerlendirir.
- Gürültüyü filtreler.
Böylece analiz:
👉 Daha hızlı.
👉 Daha güvenilir.
👉 Daha kullanıcı dostu hale gelir.
Sonuç:
Görünmeyeni Görselleştirmek
PRPD, kısmi deşarj teşhisinde uzun süredir en güvenilir yöntemlerden biridir.
Akustik kameralar ise bu analizi:
- Temassız
- Görsel
- Erişilebilir
Hale getirerek yeni bir dönem başlatmaktadır.
Bu teknoloji sayesinde:
- PRPD artık sadece uzmanların değil
- Sahadaki ekiplerin de kullanabileceği
bir araç haline gelmektedir.
Artık sadece ekipmana bakmıyoruz.
👉 Onu dinliyor.
👉 Anlıyor.
👉 Ve geleceğini öngörebiliyoruz.
